探索伺服電動缸的結構

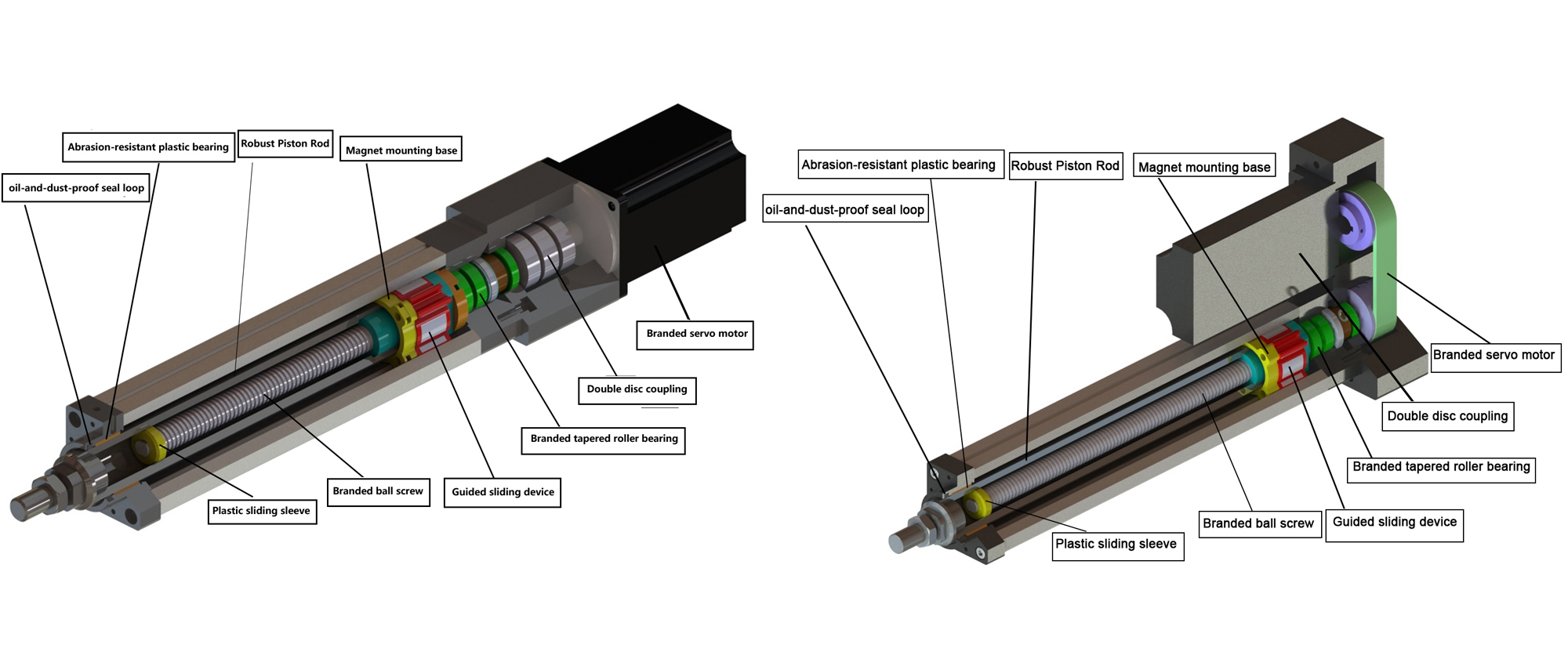

伺服電動缸的結構：
伺服電動缸主要由幾個部分組成：
1.電動機：適用各種電動機(例如直流或交流伺服電動機，步進電動機，直流無刷或有刷電動機)。
2.滾珠絲杠或梯形絲杠。它通過電動機旋轉，并將螺旋運動轉換為活塞桿的線性運動。然后，堅固的活塞桿迫使負載進行往復直線運動。
3.內部裝有防旋轉機構，使用方便。
4.內部磁環機構與電動缸的外部傳感器開關一起作為一個完整的位置反饋裝置，并限制了兩端的往復運動位置。
5，內部裝有一對高強度圓錐滾子軸承，滿足需要同等推拉力的應用;
6.采用防油防塵圈密封，防止灰塵進入內部，防止?jié)櫥孤?/p>
7.在往復直線運動中，耐用的塑料滑動套筒和導向滑動裝置可保護內部結構免遭磨損。
8.聯軸器/同步帶輪結構：伺服電機旋轉時，滾珠絲杠或梯形絲杠由傳動機構通過同步帶輪或聯軸器旋轉，中間有或沒有齒輪箱。
其他可選零件：
1.負載傳感器，一種將推力值轉換為相關電信號的設備。推力是物體運動的直接原因。推力傳感器檢測機械力，例如張力，壓力，重量，扭矩，內部應力和應變。
2.扭矩反饋裝置：此功能可以添加到電機中以進行精確的扭矩控制。
電動缸按外觀可分為三種類型：直線式電動缸，并聯式電動缸和立式電動缸，前兩種是最常用的。但是，可以根據客戶要求定制和設計立式電動缸。
本文關鍵詞：電動缸結構,伺服電動缸
